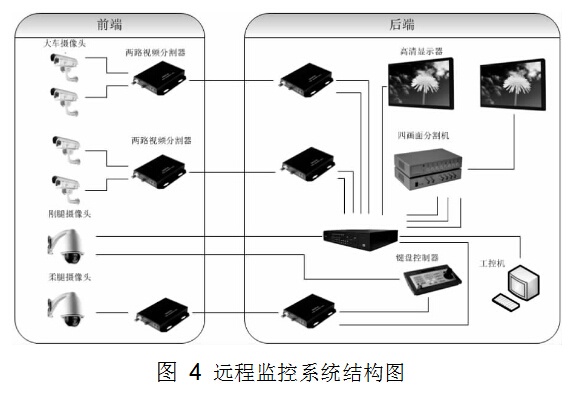

視頻信號采集系統由前端、傳輸、控制和后端組成，前端主要由高性能攝像機組成; 傳輸采用數字式光端機; 控制由小型控制鍵盤和四畫面分割器組成，鍵盤用于控制前端球機的旋轉和變焦，四畫面分割器用于整合多路視頻，將它們組合成一個畫面; 后端為 2 臺監視器和一臺高性能硬盤錄像機。司機通過司機室內的2 臺監視器，觀察到大車行走區域，吊點區域的環境情況，硬盤錄像機提供存儲視頻和 Web 瀏覽功能，遠程監控系統結構圖如圖 4 所示。

目前，起重機安全監控系統上用的的信號接口如下: 無源開關量信號接口有 110 V 輸入 / 輸出模塊，用于接收限位、光控開關，溫控開關等信號。模擬量信號接口有4 mA ～ 20 mA的模擬量輸入模塊，用于接收重量傳感器，風速等信號。脈沖量信號接口有，在驅動器的主控板上有編碼器信號輸入板，它可以接收來自脈沖編碼器的信號。整機的數據采用 PＲOFIBUS 和 GPＲS 通訊，這些滿足國家現行的標準規定，是對外開放的協議采用 GPＲS 無線接入 Internet 的方式，雖然比較靈。數活、方便，但是這種方式也存在著一定的缺陷

據傳送速率相對較慢，當工業現場產生大量的報警信。由于息和狀態信息時，無法滿足數據傳送的要求 GPＲS 無線接入方式自身?xiàng)l件的限制，為了降低網絡開銷，可以在服務器端建立存儲過程。這主要是由于存儲過程的以下優點:

( 1) 可以與其他應用程序共享應用程序的邏輯，從而確保一致的數據訪問和操縱;

( 2) 提供了一種安全機制;

 ( 3) 執行速度快，便于提高系統的性能;

( 4) 可以減少網絡傳輸時間。

通過使用服務器端存儲過程，可極大地降低網絡開銷，使用過程存儲前、后，數據量的對比如表 1 所示。通過對比可以發現，雖然在建立連接時，使用存儲過程的網絡開銷比較大，但是每條數據的傳送開銷，存儲過程的優勢則十分明顯，這十分適合工業現場大量數據傳送的需求。

起重機安全監控系統對于保障生產安全和方便生產管理具有重要意義。設計一套先進、方便實用的數字化起重機安全監控系統，對于實現人們的安全生產、提高監控質量、實現科學有效的管理都具有十分重要的意義。本研究設計的安全監控與管理系統具有以下特點:

( 1) 完全按照國家標準 GB/T28264 的要求進行設計;

( 2) 增加了遠程視頻監控設計，整個起重機安全監控系統在起重機 6 個重要部位都安裝了視頻監控。另外通過 Internet 還可以實現遠程監控中心對起重機的安全管理和交互;

( 3) 規范管理和操作，通過過程監測，可將機械作業的過程以數字方式全部記錄下來，從而既可以為對操作人員進行工作量定量考核提供真實的數據，也可以規范操作，對違章作業提供記錄信息。
